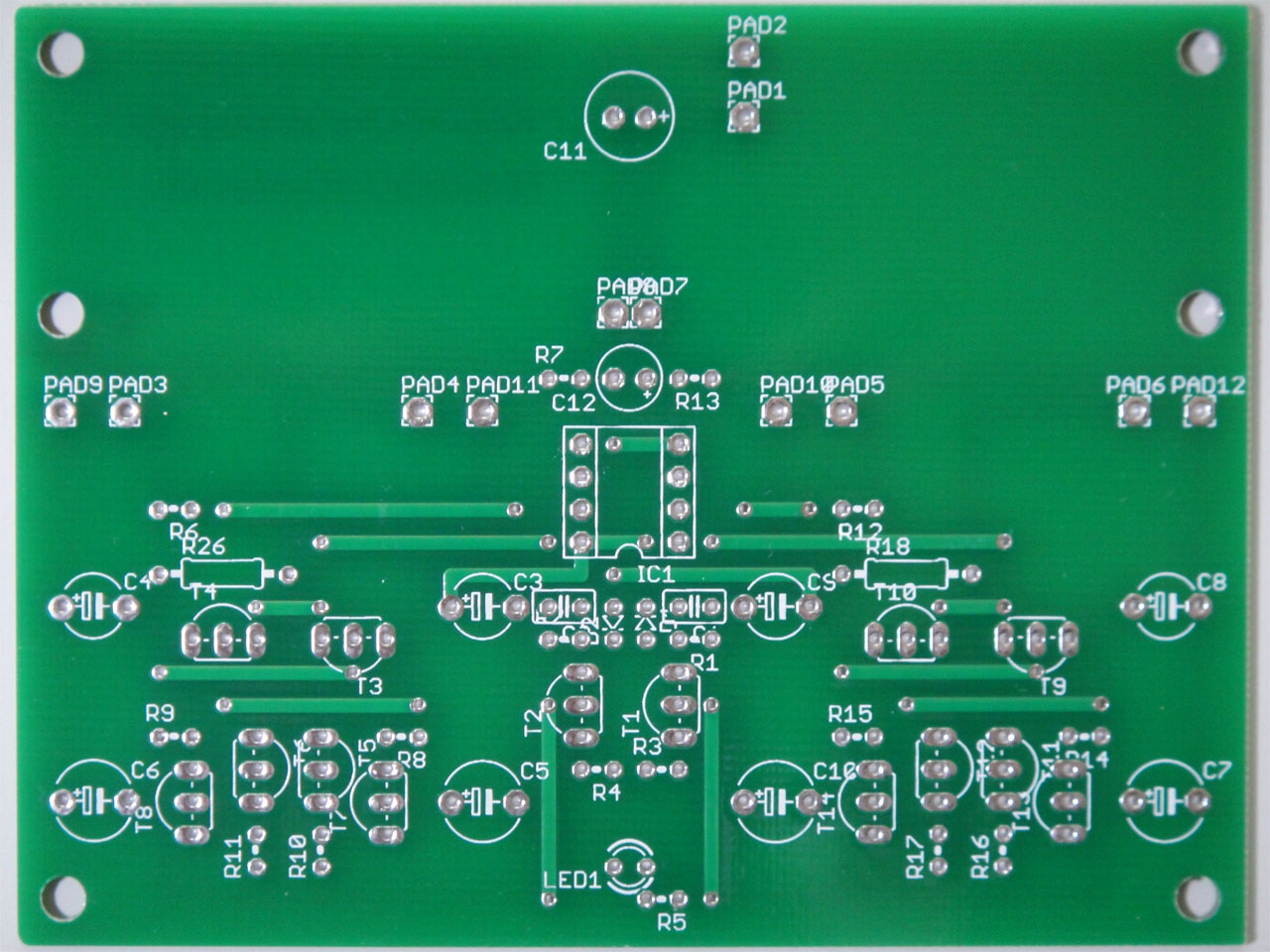

専用基板 : SAITAMA-HA7（改） 2回路OPA版

基板販売

基板の購入を希望される方は、フィードバックフォームからご連絡ください。（予定価格：送料込み800円）

基板以外の部品

制作に必要な部品のリストです。

		数量
OPアンプ	OPA2134	1
NPNトランジスタ	2SC2120	1
NPNトランジスタ	2SC2240	4
NPNトランジスタ	2SC1815	2
PNPトランジスタ	2SA950	1
PNPトランジスタ	2SA970	4
PNPトランジスタ	2SA1015	2
OS-CON	1uF	5
電解コンデンサ	100uF	4
電解コンデンサ	1000uF	1
積層セラミックコンデンサ	0.1uF	2
抵抗	47kΩ	2
抵抗	10kΩ	6
抵抗	4.7kΩ	4
抵抗	2kΩ	1
抵抗	10Ω	6
ダイオード	1N4148	2
LED	青3mm	1
ターミナル	2P	5
ICソケット	4P	1
ボリューム	2連10kΩA	1

上記以外に、電源（ACアダプタ、ジャックや電池スナップなど）、入力端子（RCA端子、ステレオミニジャックなど）、出力端子（ステレオミニジャックなど）、などが必要になります。

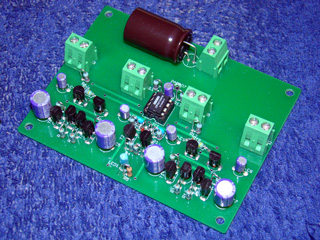

制作

部品配置図(PDF)

備考

OPアンプ

OPA2134、OPA2604、OP275、MUSES8820での動作を確認しました。お好みで選んでください。一部OPアンプ（LME49720、LME49860）ではデジタルノイズが乗るようです。金属ケースに入れるなどしないといけない場合があります。

電源

使用するOPアンプによりますが、5V～24Vで動作します。OPA2134などでは、eneloop4本（4.8V）でぎりぎり使えます。迷ったら、とりあえず乾電池006Pと電池スナップを買ってください。
